obleas para los circuitos de la película fina, obleas para el semiconductor que procesa, substratos componentes del alúmina del alúmina del sensor

Podemos fabricar las obleas del alúmina hasta un tamaño máximo de φ300mm (pulgada φ12).
Con una alta densidad y pocos poros, es posible formar modelos finos del circuito.
También manejamos los substratos con las perforaciones rectangulares redondeadas/de la multa o las rajas, así como los substratos pulidos.

Usos principales

• Substratos de A.Alumina para los circuitos de la película fina
• Substratos componentes de B.Sensor
• C.Substrates para el proceso del semiconductor

Características

• Capaz de fabricar hasta un tamaño máximo de φ300 milímetro (pulgada φ12).
• El material tiene una aspereza superficial baja (Ra los 0.02μm o menos) y pocos poros superficiales que permita formar modelos finos del circuito.
• La alta resistencia de flexión permite un grueso reducido.
• La pequeña tangente de la pérdida dieléctrica en la banda de alta frecuencia hace ideal para el uso con los circuitos de alta frecuencia.

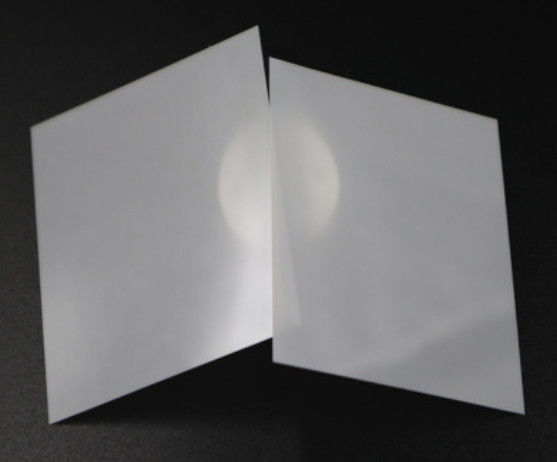

Obleas del alúmina

Nuestra compañía


Eléctrico de cerámica especial de Wuxi produce principalmente el alúmina, nitruro de silicio, circona, esteatita, nitruro de boro, cordierita, productos de la mullita, ampliamente utilizados en la soldadura del metal, conductor electrónico, mecánicos, montando, aislamiento, sustancias químicas, instrumento, materia textil, industria nuclear, campo aéreo. Aceptamos la producción de ensayo según el dibujo o la muestra. Tarda generalmente 15 días para acabar el producto de ensayo. Produzca en masa tarda generalmente 30 días. El paquete de las mercancías es cartón o PLT.It puede ser negociable con uno a.
Vendemos principalmente mercancías al grupo de la iluminación de toshiba en Japón y el objetivo de Europe.Our es entregar mercancías con de alta calidad en la fecha de expedición rápida.

Garantía de calidad: produzca en masa antes de la inspección 100%
